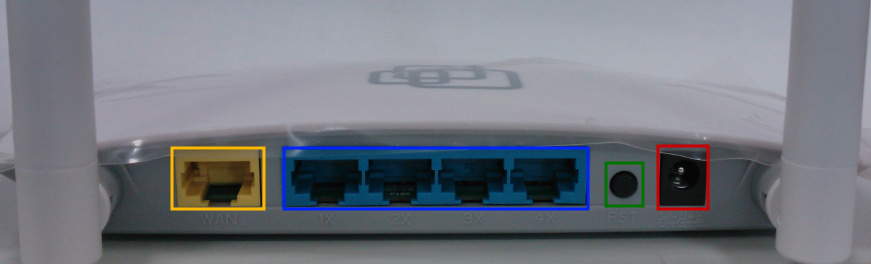

WAN-порт (желтый) – для подключения кабеля провайдера.
LAN-порты (синий) – для подключения абонентских устройств.
!!! Кнопка RST не перезагружает роутер, а сбрасывает его на заводские настройки. Чтобы просто перезагрузить роутер, отключите его от сети электропитания (черный) !!!
Для начала подключаем роутер к кабелю, который протянул поставщик интернет услуг в дом в разъем WAN, расположенный на задней панели. Вторым кабелем, идущий в комплекте, подключаем наш ПК или ноутбук, в любой свободный LAN разъём роутера и включаем в розетку.
Ждем несколько секунд, пока маршрутизатор сделает все настройки, и запускаем любой браузер.
В адресной строке браузера вводим: http://192.168.1.1 (эти данные могут отличаться, но они всегда прописаны на нижней части роутера) и нажимаем клавишу «Ввод/Enter».

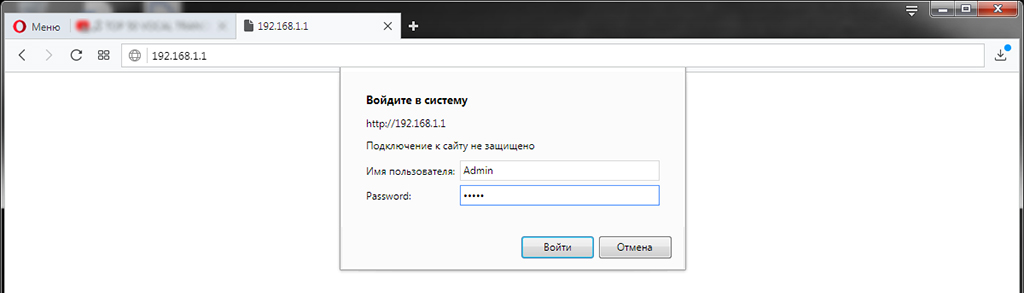

После чего появляется окно, в которое необходими ввести логин и пароль (логин и пароль вводим указанные на нижней части роутера).

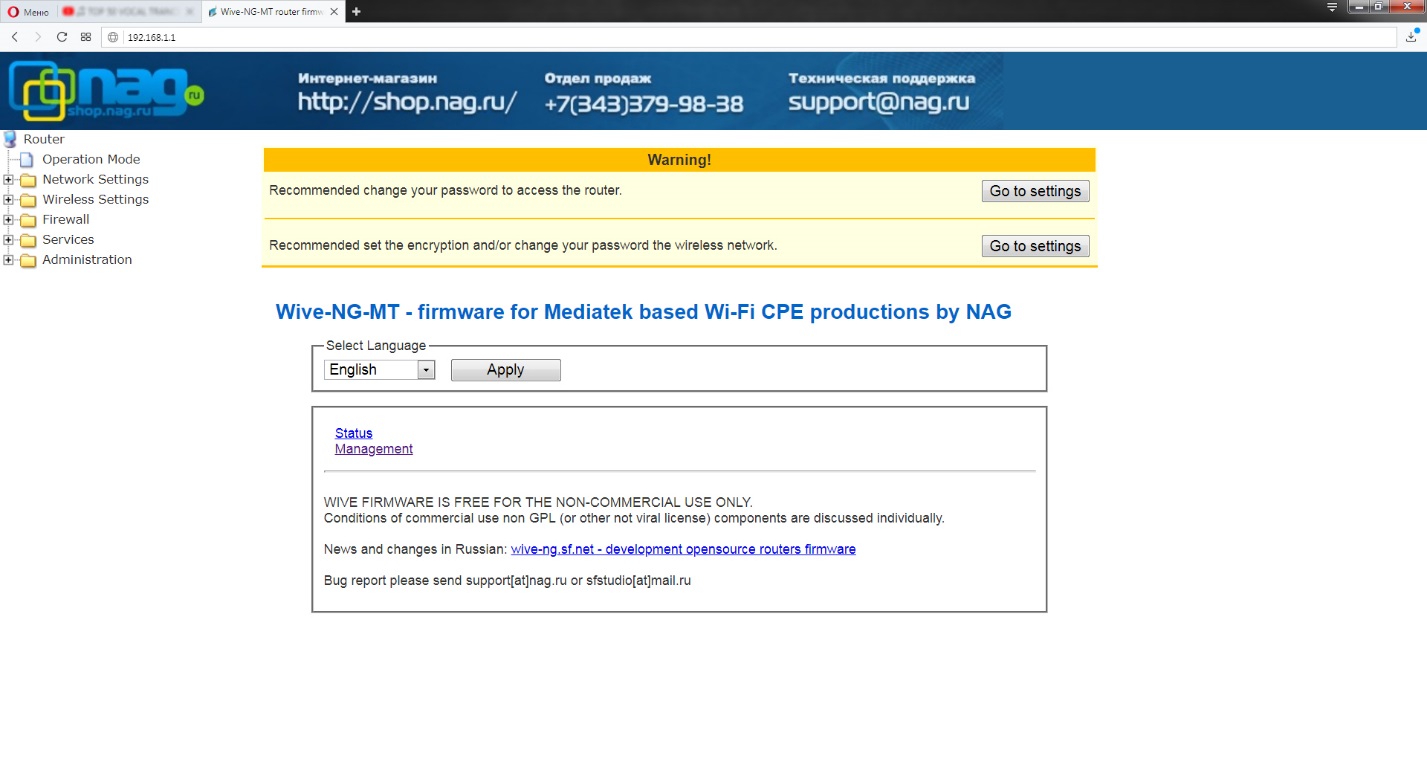

Входим в главное меню настроек, выглядит таким образом:

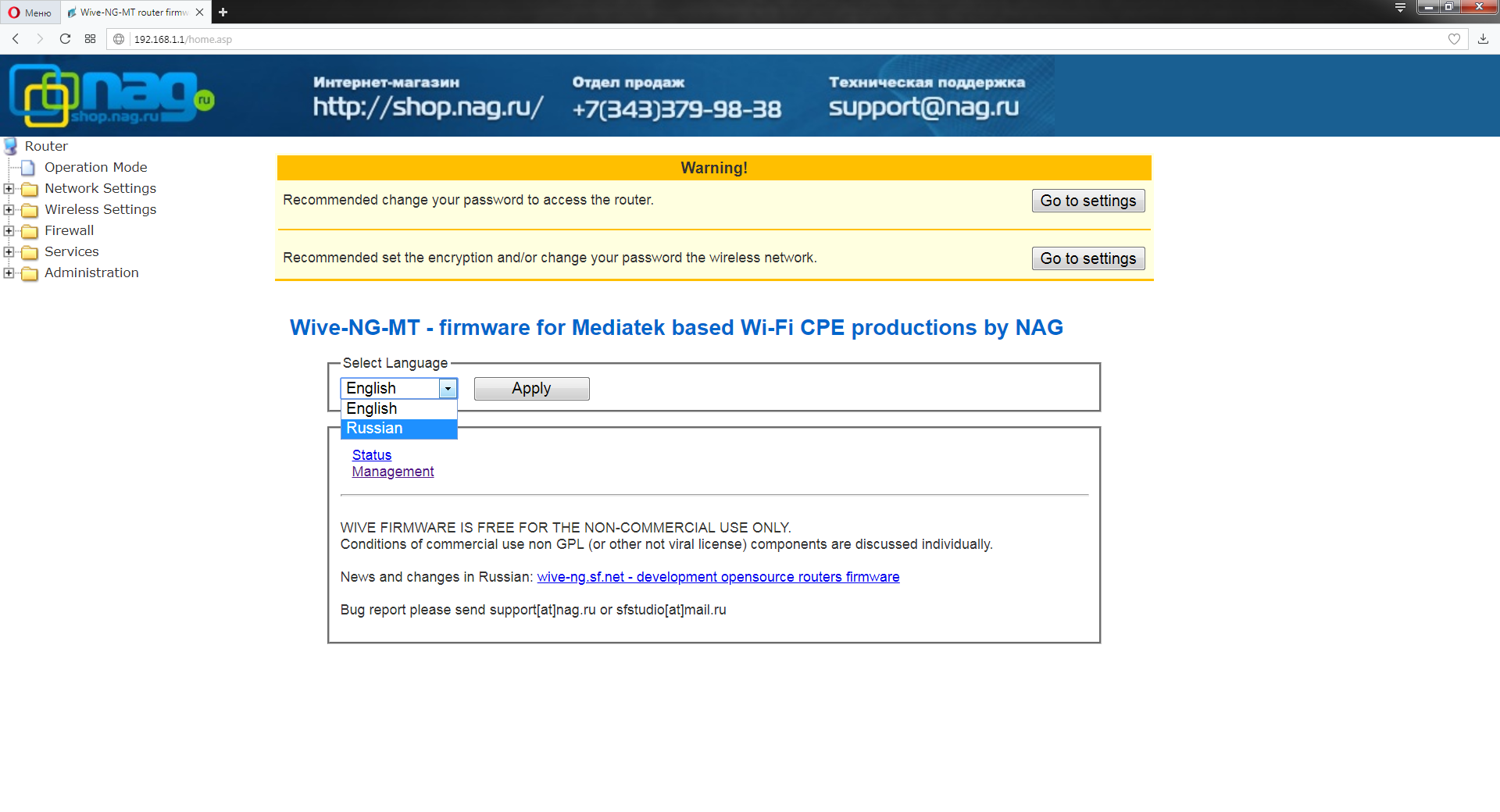

Для удобства нужно установить русский язык, данный аппарат его поддерживает.
Выбираем русский язык и жмем кнопку: «Apply».
Теперь выглядит лучше

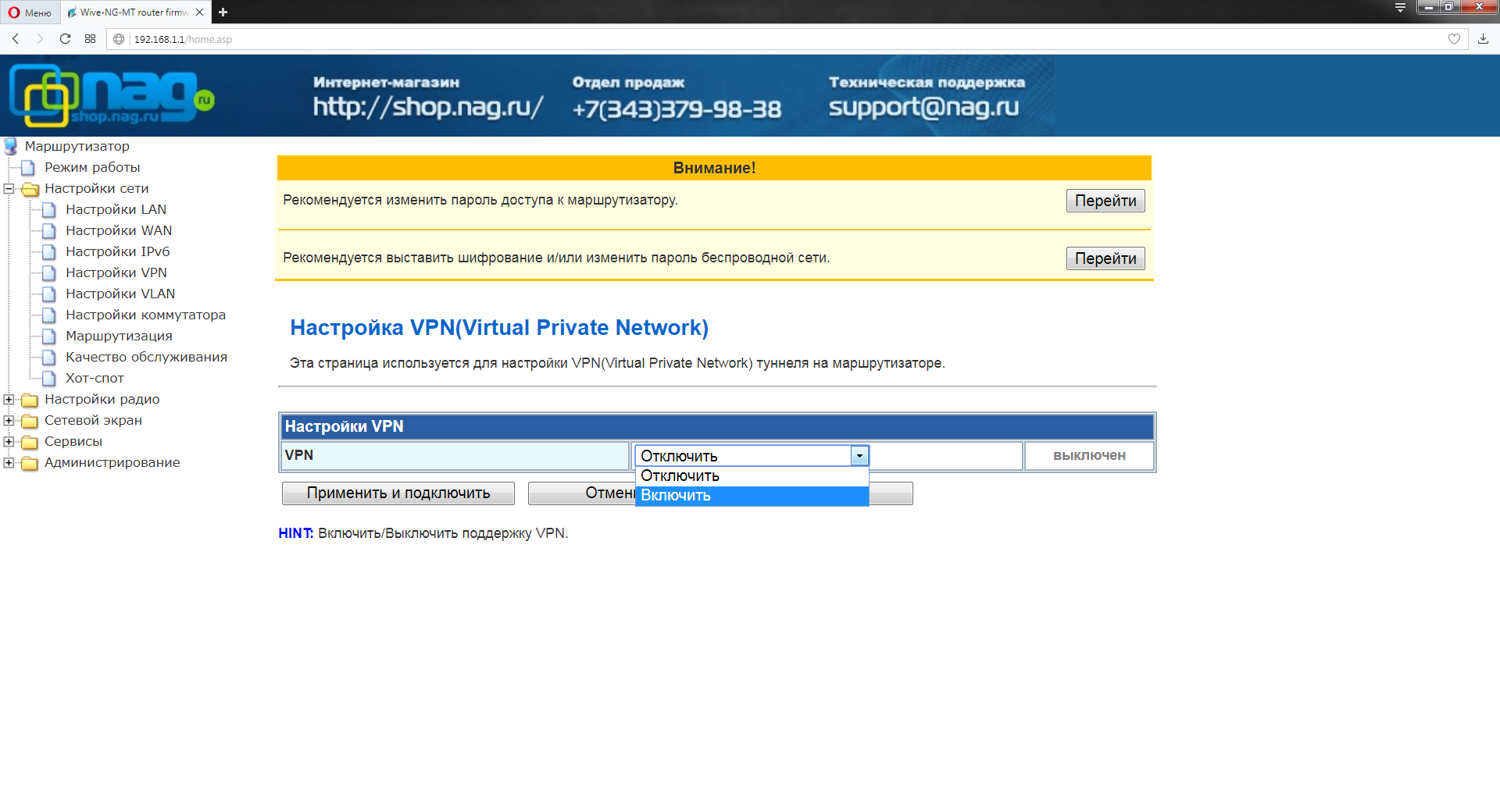

После щелкаем по вкладке Настройки сети – Настройки VPN. Выбираем из списка Включить VPN и нажимаем кнопку Применить.
Получаем следующее меню:
Здесь нужно заполнить несколько полей.
Режим VPN: Клиент L2TP
Имя сервера или IP: vpn2.nsplus.ru
Логин: берем из договора провайдера
Пароль: берем из договора провайдера
Остальные настройки не требуется менять, жмем кнопку применить и подключить.
Теперь переходим к настройке Wi-Fi.

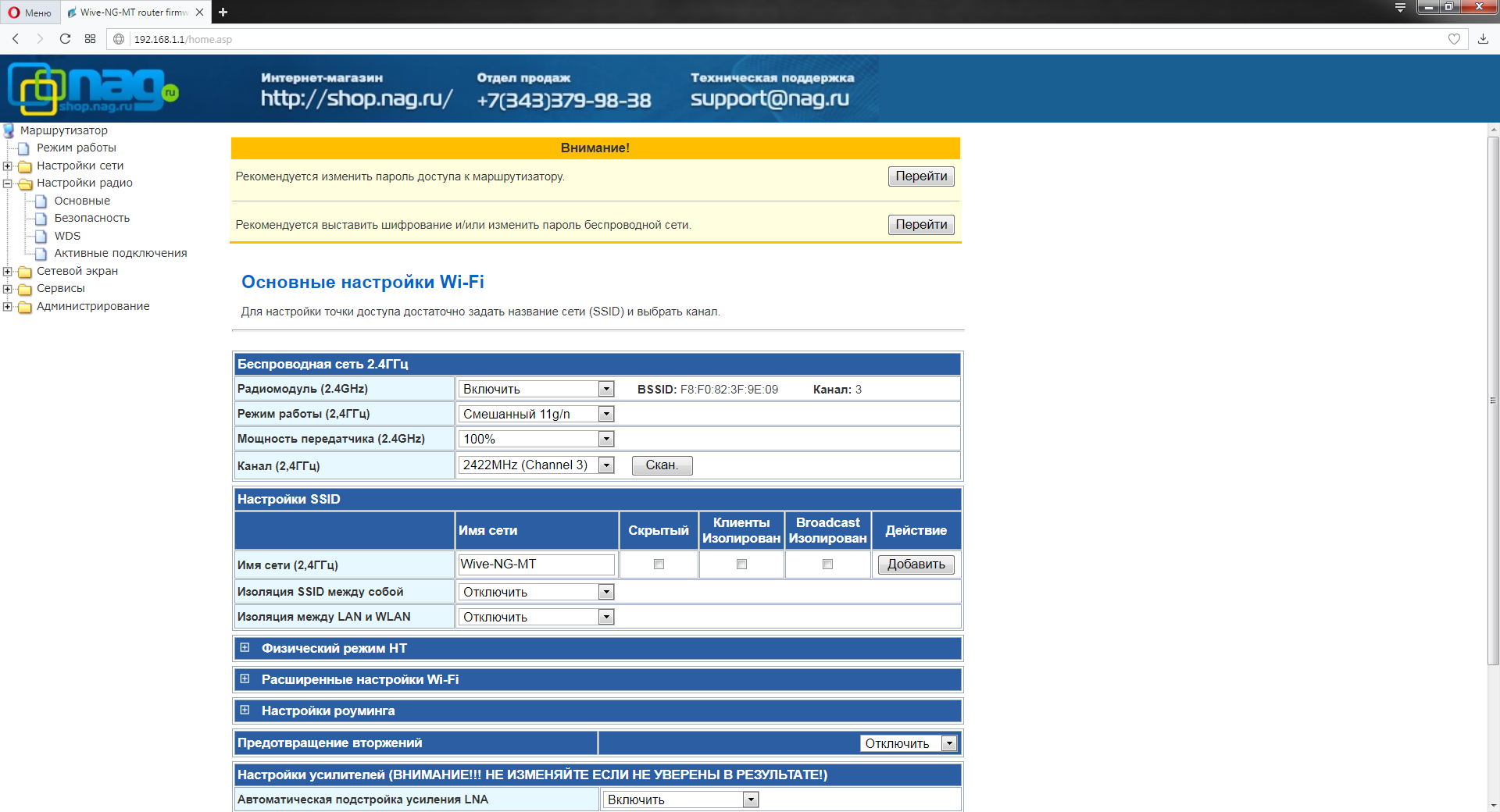

В левом стобце выбираем Настройки радио – Основные.
Wireless 2,4GHz – должно быть включено.
Имя сети – придумываем сами, это название нашей беспроводной сети.

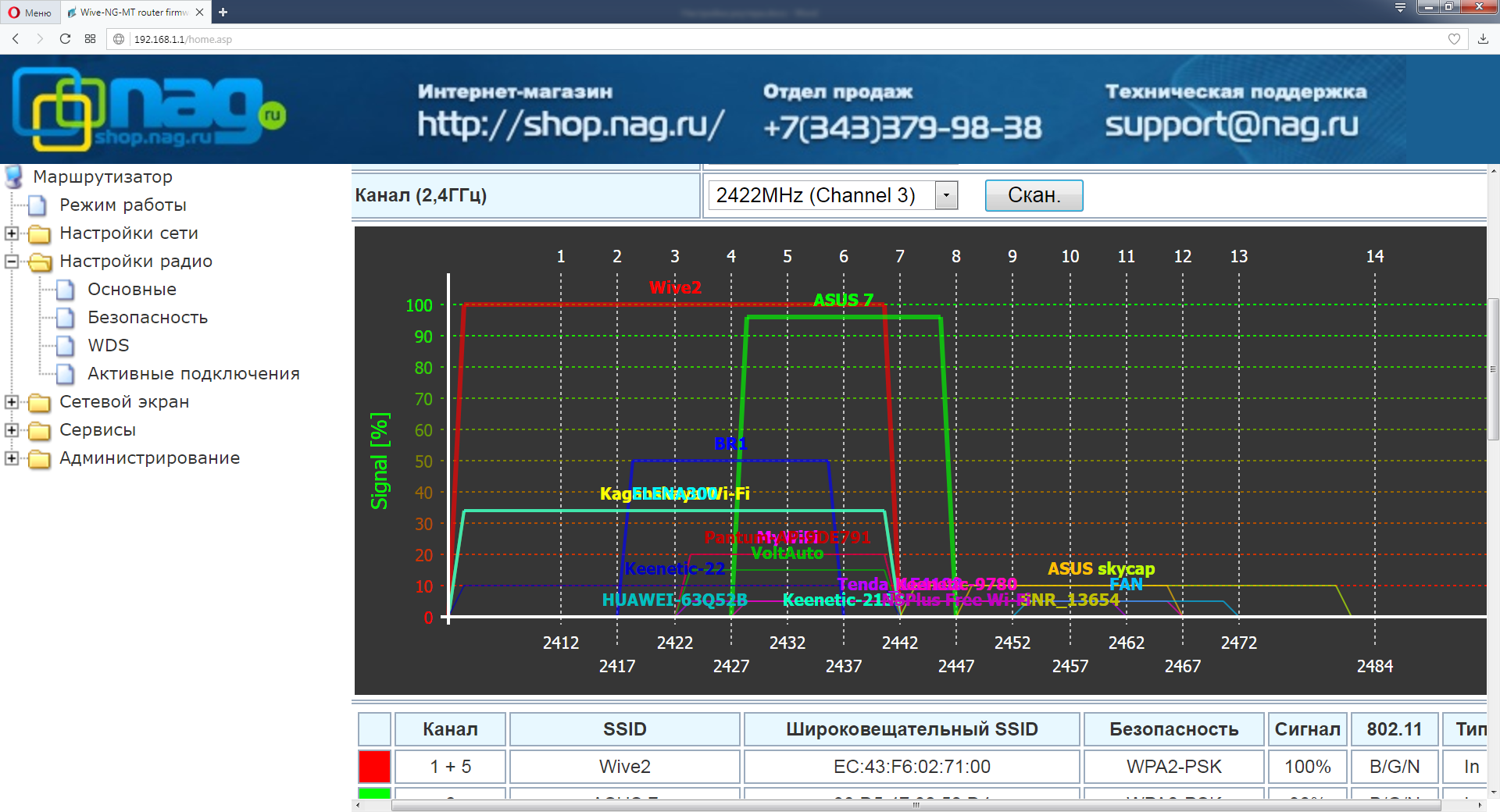

После чего нам нужно будет определиться с выбором канала для нашего Wifi. Для правильного выбора и удобства, в роутер встроена возможность сканирования частот. Воспользуемся этой возможностью нажав на кнопку скан.
Здесь мы можем видеть, что с 1 по 8 каналы заняты другими роутерами. Не стоит выбирать канал в этом диапазоне, так как получиться вещание нескольких устройств в одном канале, что приведёт к нестабильному вещанию Wifi и последующему дискомфорту при использовании интернет. Дабы избежать этой проблемы здесь целесообразней выбрать частоту в диапазоне от 9 до 13 из списка Канал (2,4ГГц). После чего нажимаем применить.
После чего переходим к настройке безопасности домашней сети.
Для этого переходим на вкладку безопасность.
Здесь нужно выбрать SSID – мы его только что придумали.
Выбираем режим безопасности: Рекомендуется WPA2-PSK.
Далее режим шифрования WPA: рекомендуется AES.
Придумываем ключевую фразу: это будет пароль для подключения беспроводных устройств по Wi-Fiк роутеру. (для удобства можете использовать галочку отобразить)
И жмем кнопку применить.

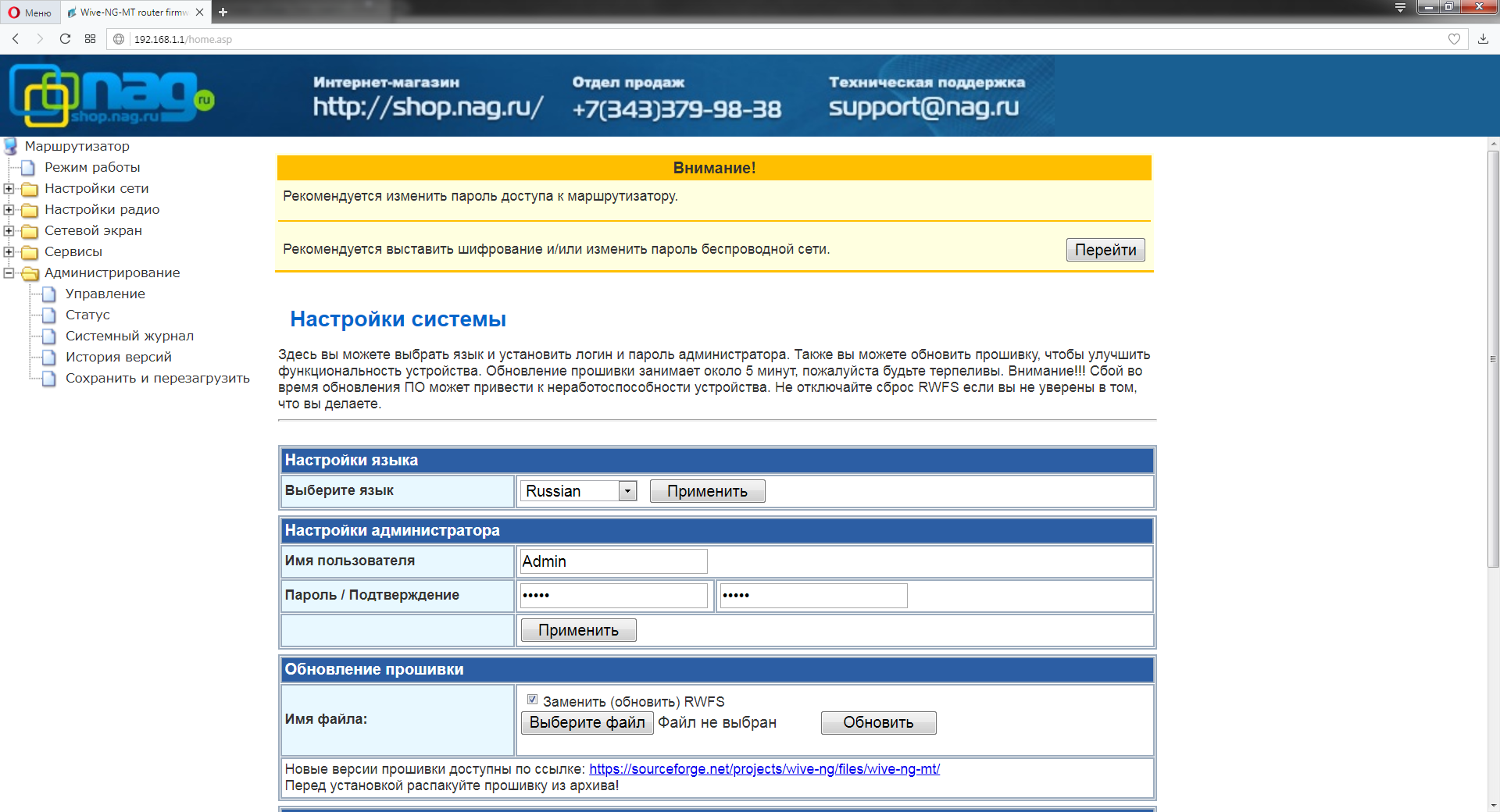

При желании можно изменить стандартные настройки для входа в меню роутера.
Для этого нужно поменять настройки администратора имя пользователя и пароль и нажать кнопку применить. После чего для следующего входа придется вводить уже новые данные. Это требуется чтобы обезопасить себя от несанкционированных изменений настройки роутера.
! Но если забыть измененные имя пользователя и пароль, то придется сбрасывать маршрутизатор в заводские настройки и делать все с нуля !
Теперь жмем кнопку сохранить и перезагрузить внизу таблицы.
! Нужно обязательно нажать сохранить и перезагрузить, если просто закрыть браузер все настройки сбросятся и придется делать их с самого начала !

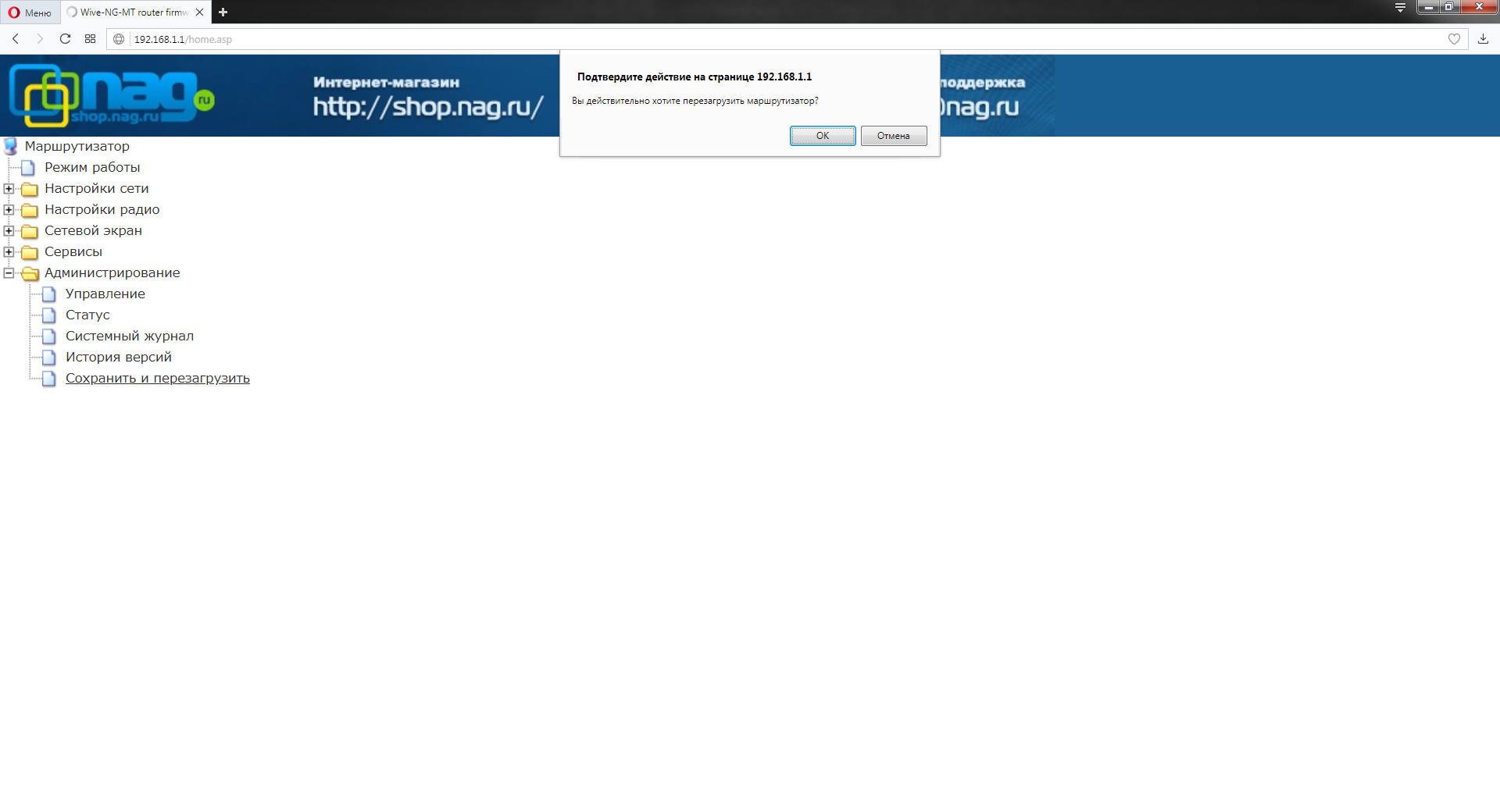

В появившемся окне жмем ОК и ждем когда маршрутизатор перезагрузится.
Перезагрузка может занять около одной минуты, после чего, если сделано все правильно, соединение с интернетом должно работать.
Если установлена windows 7 и более поздние версии, при рабочем соединении с интернетом с помощью кабеля можно узнать по значку в правом нижнем углу экрана.
А если ноутбук подключен только через Wi-Fi, то значок должен быть таким:
На этом настройка данного роутера завершена.
